起因
家里是开发商自带精装修,装修的各方面质量都不行,弱电箱的网线水晶头都没安装。家里一共4个网线面板口和3个电话线口,本来这次以为安装水晶头就行了,后来测试发现4个网线面包中有3个线序不对。
准备
- 8P网线钳。25¥
- 巡线仪,由于弱电箱里面有7根网线,对应4个网线面包和3个电话线口,但是没标识哪个对应哪个,就需要这个工具了。41¥
- 超五类水晶头若干。水晶头,专业术语为RJ-45连接器,共有八芯做成。5¥
网线线序
标准线序
网线的接法主要有两种标准:T568A 和 T568B。这两种标准规定了不同颜色的线芯应该连接到水晶头的哪个位置。这两种接法广泛用于以太网网络中。
T568A与T568B的区别
本质上来说,T568A标准与T568B标准没有太大的区别,只是颜色与线芯排列顺序不一样,

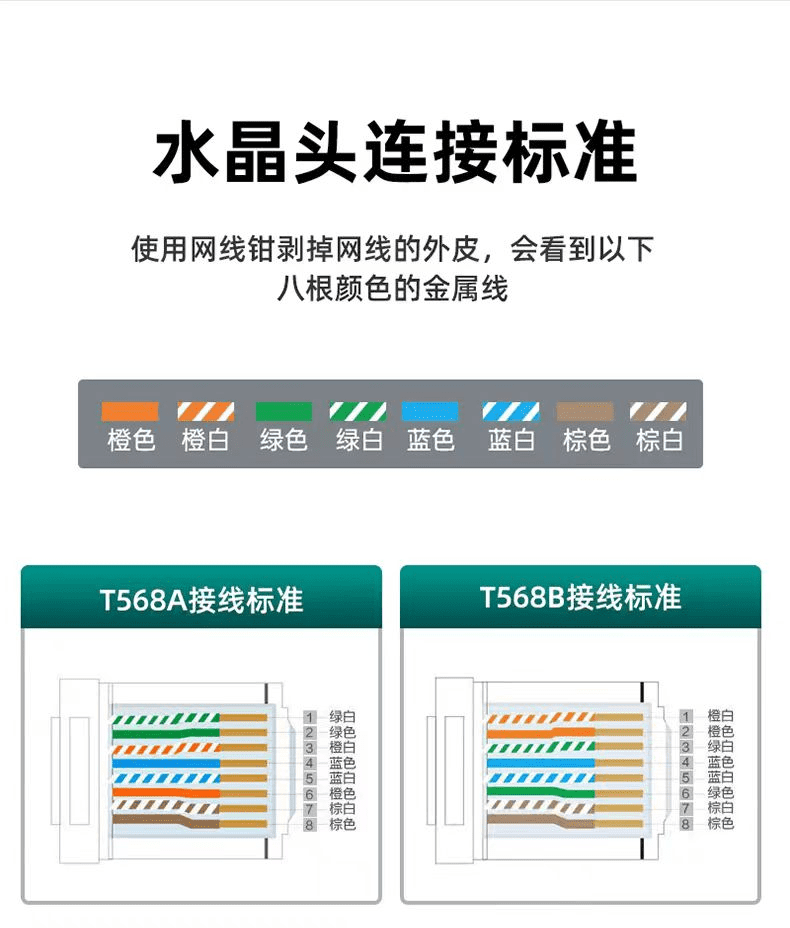

T568A线序为:绿白 绿 橙白 蓝 蓝白 橙 棕白 棕
T568B线序为:橙白 橙 绿白 蓝 蓝白 绿 棕白 棕
直通线与交叉线

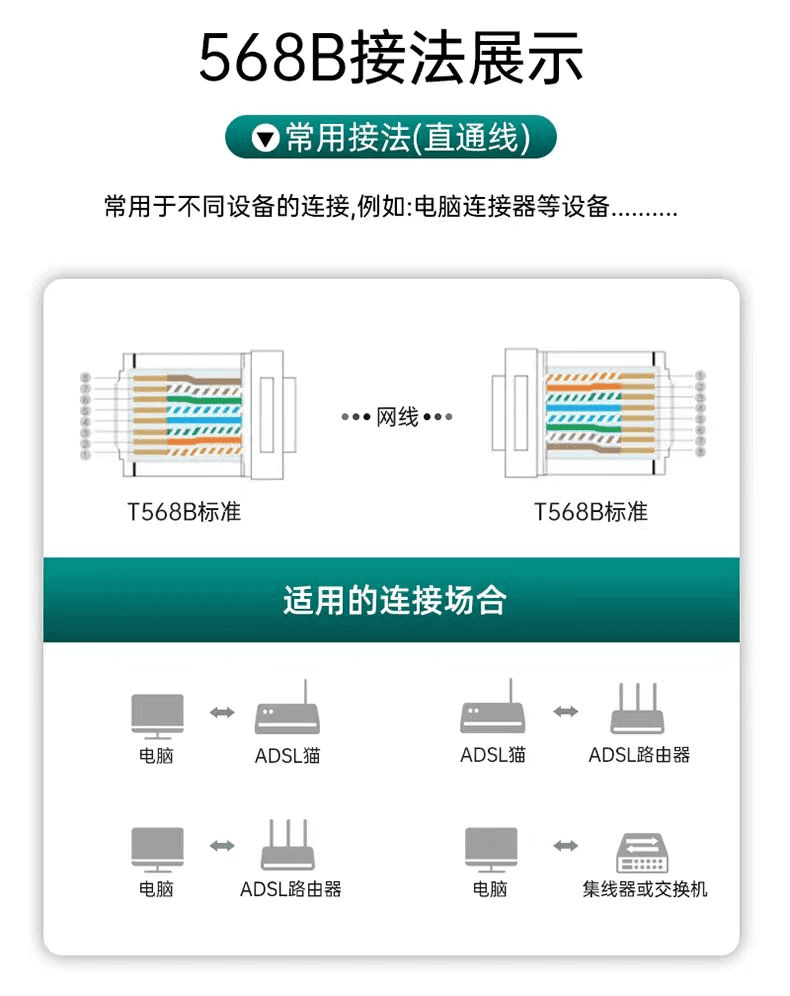

直通线(Straight-through Cable): 直通线两端使用相同的接法(T568A-T568A 或 T568B-T568B)。这种线缆常用于连接计算机到交换机、路由器等网络设备。

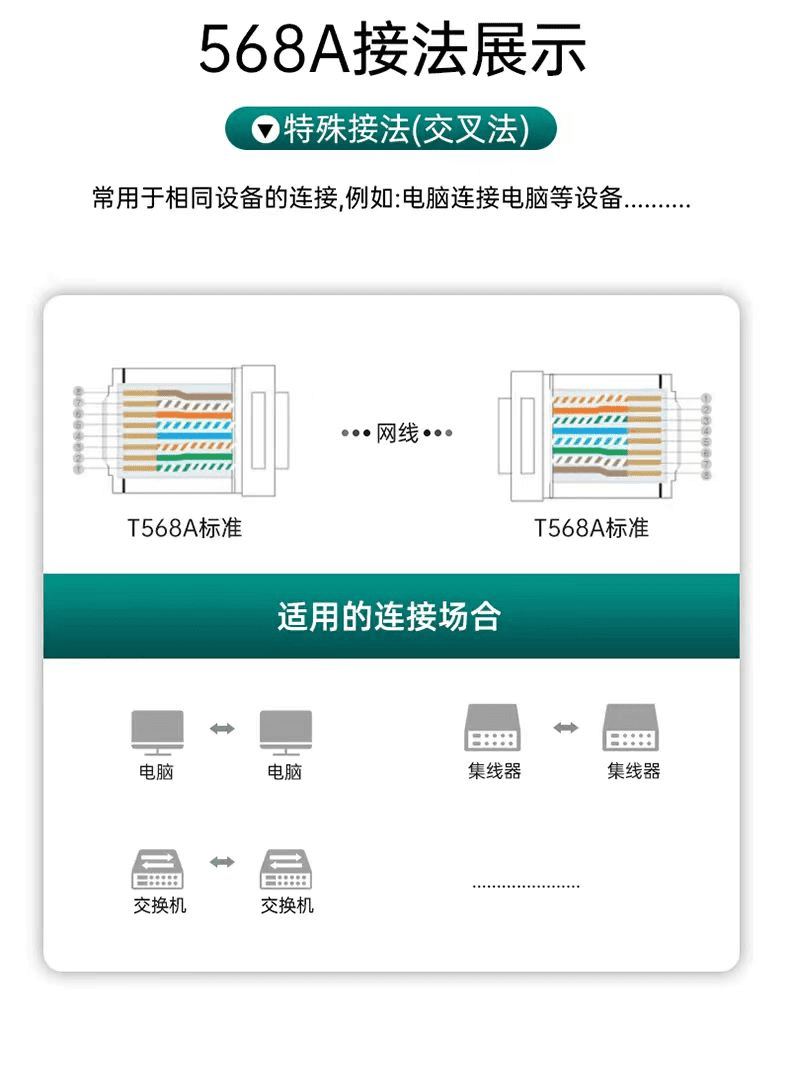

交叉线(Crossover Cable): 交叉线两端使用不同的接法(T568A-T568B)。这种线缆常用于直接连接两台计算机或两台相同类型的网络设备。
现代网络设备支持自动MDI/MDIX功能,这意味着它们可以自动调整以适应直通线或交叉线,因此大多数情况下使用直通线(T568B-T568B)即可。
网络面板线序
网络面板就是下面这个东西:

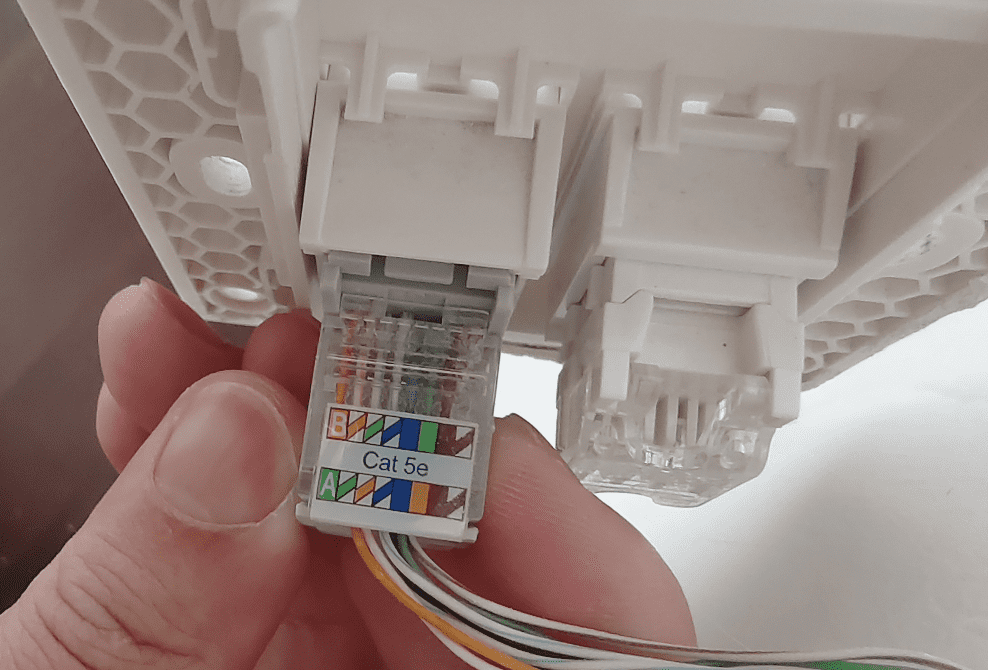

这里需要注意下,每个厂家的面板接线柱顺序可能是不一样的,我们需要按面板上的颜色接线。厂家画的顺序不是内部走线顺序,最终针脚触点顺序都是标准顺序(T568A/B)。
我家的面板是按照 T568B 标准接的:
开整

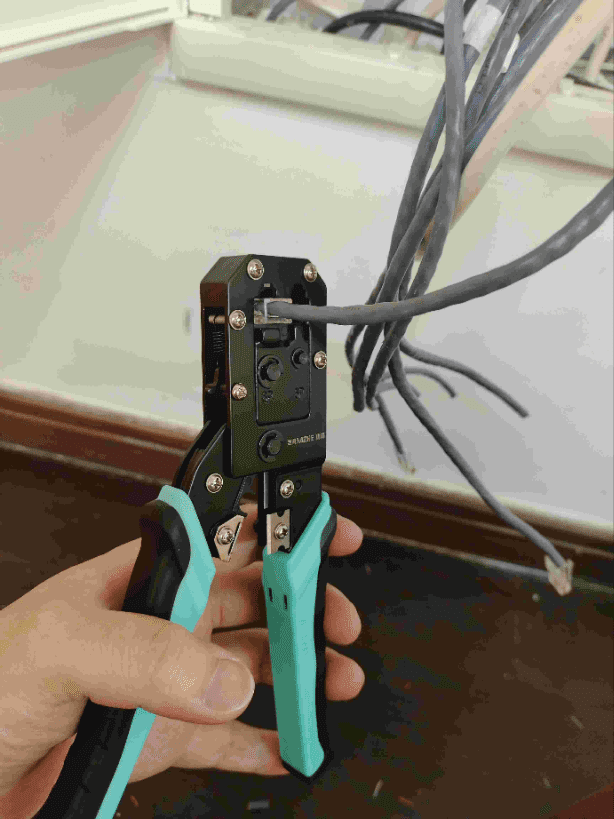

由于弱电箱的线没有标注哪根线对应哪个面板,首先需要使用巡线仪找出哪个对应哪个。然后就是使用网线钳制作水晶头了。

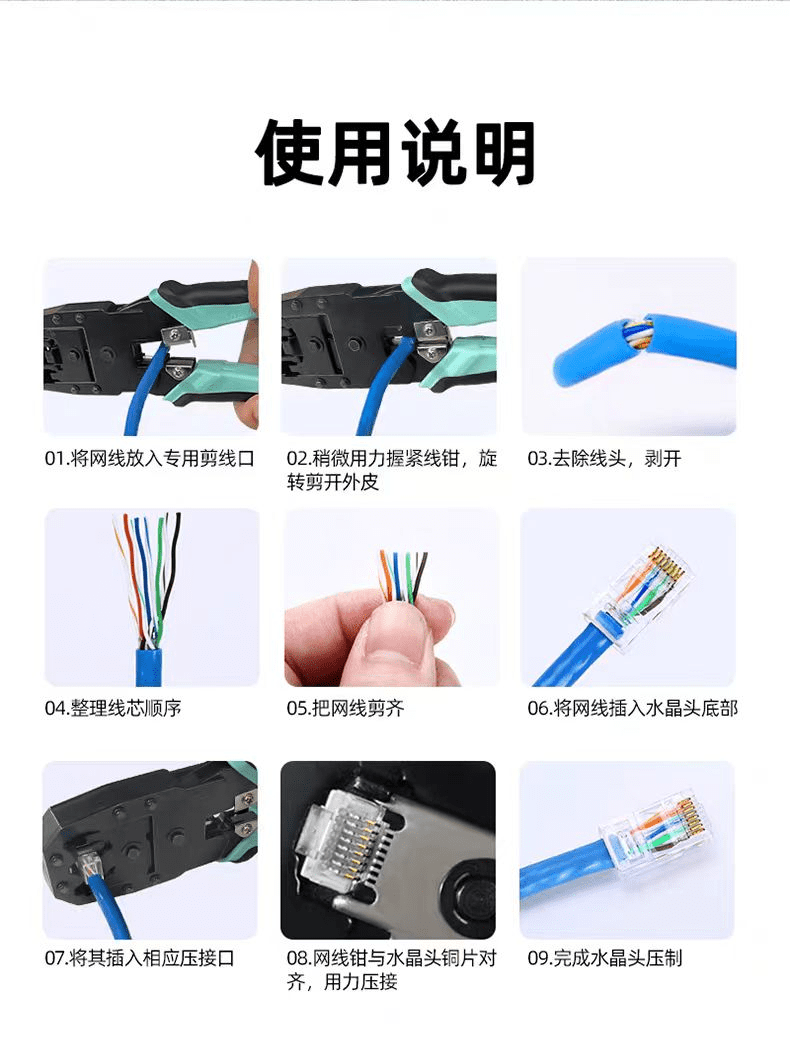

制作水晶头的注意事项可以在淘宝上面顺便进去一个网线钳的详情页找到:
需要注意一点,网线的外皮也需要压进去,这样才能抗拉,防止线缆在使用过程中发生松动或断开。

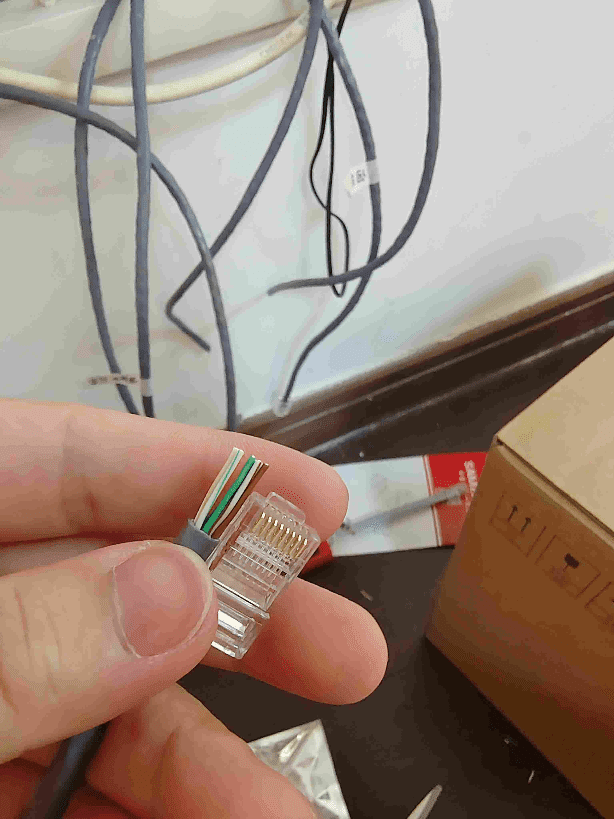

接水晶头:

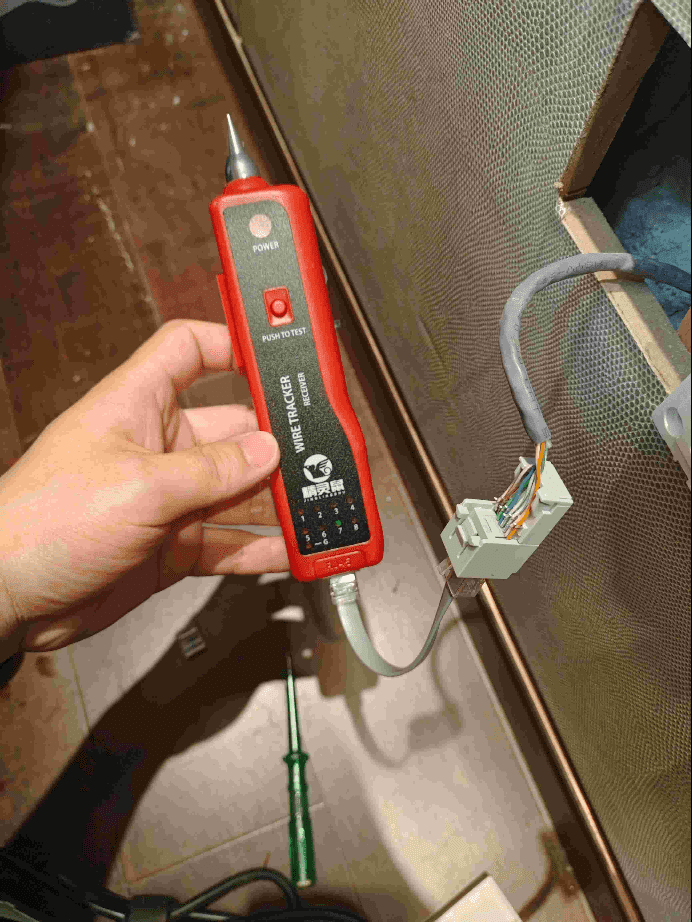

接完水晶头后用巡线仪的发射器和接收器分别连接到刚刚接的水晶头和网络面板上面进行网络线序校对,检查下网线接的顺序对不对。发现家里4个网络面板有3个没按照面板上的颜色顺序接。
没啥难度。收工~
